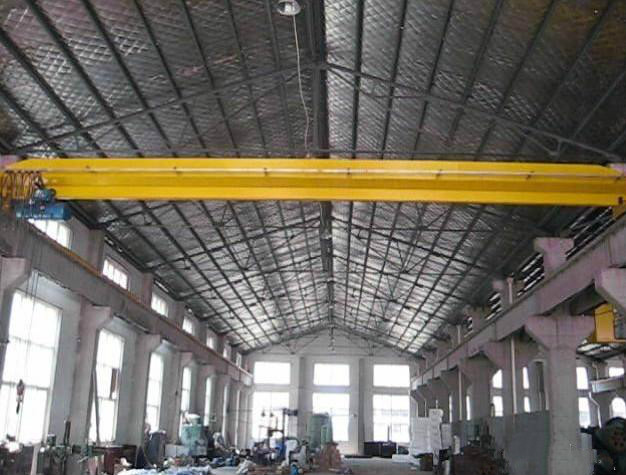

產品名稱：LD單梁起重機

所屬類別：?jiǎn)瘟浩鹬貦C(jī)→LD單梁起重機

產品介紹：
  LD單梁起重機橋架的主梁多采用工字型鋼或鋼型與鋼板的組合截面。起重小車常為手拉葫蘆、電動葫蘆或用葫蘆作為起升機構部件裝配而成。單梁橋式起重機廣泛應用于機械制造車間、冶金車間、石油、石化、港口、鐵路、民航、電站、造紙、建材、電子等行業的車間、倉庫、料場等。具有外形尺寸緊湊、建筑凈空高度低、自重輕、輪壓小等優點。

D型電動單梁起重機是在“LD”的基礎上進行改進設計的，較“LD型”具有結構合理，整機剛性強的特點。整機與CD型、MD型電動葫蘆配套使用，是一種輕小型的起重機械。
    其起重量為1t-10t?？缍葹?.5-22.5m，   工作級別為A3-A5,工作環境溫度為-25度-40度。本產品廣泛用于工廠、倉庫、料場等不同場合吊運貨物，禁止在易燃、易爆、腐蝕性介質環境中使用。本產品設有地面和操縱室兩種操作形式。操縱室有開式、閉式兩種，可根據實際情況分為左或右兩種形式，入門方向有側面及端面兩種，以滿足用戶在各種不同需要的情況下進行選擇。

產品特點：

電動葫蘆小車在主梁下翼緣運行，電動葫蘆布置在主梁下方的橋式起重機。經過LD型的改進，形成了一種叫LDA型（JB/T1306）的電動單梁起重機。另外還有不常見的電動單梁起重機的另外2種型號：LDP型電動單梁起重機（偏掛式）和LDC型電動單梁起重機（歐式）。

產品參數：

跨 度	提升 高度	工作制度	電流 種類	大車運行機構				配套電 動葫蘆			吊車 總長	主    要    尺    寸																								總    重					最 大 輪 壓
				運行速度		電動機						h					H					L1					L2					K		B		Total weight					Max. Wheel Loading
				地面操縱	操縱室操縱	型號	功率	型號	起升速度	運 行 速 度		1t	2 t	3 t	5 t	1 0 t	1 t	2 t	3 t	5 t	1 0 t	1 t	2 t	3 t	5 t	1 0 t	1 t	2 t	3 t	5 t	1 0 t	1 - 5 t	1 0 t	1 - 5 t	1 0 t	1t	2t	3t	5t	10t	1t	2t	3t	5t	10t
m	m			m/min			kw		m/ min			m																								t					KN
7.5	6 9 12 18 24 30	A5	3 8 0 V 5 0 H z 三 相 交 流	30 　 20	30 　 45	ZD Y 21 -4 　 　 　 　 ZDR 12 -4	2 0.8   2× 1.5	MDI 型 　 　 　 　 CDI 型	8 / 0 . 8 7 / 0 . 7 　 　 8 7	2 0	跨度span S+2× 130	810	1 0 0 0	1 1 5 0	1 3 8 0	1 4 6 0	4 9 0	4 9 0	5 3 0	5 8 0	8 3 0	7 9 6	8 7 1 . 5	8 1 8 . 5	8 4 1 . 5	1 2 3 5	1 2 7 4	1 2 9 2 . 5	1 2 9 1	1 3 1 0	1 9 3 5	2 0 0 0	2 0 0 0	2 5 0 0	2 5 0 0	2.26	2.4	2.51	2.8	4.3	13.8	19.4	24.5	35.8	67
8
																																				2.3	2.5	2.6	2.9	4.4	13.9	19.5	24.6	35.9	67
8.5
																																				2.4	2.5	2.62	2.9	4.5	14.0	19.6	24.8	36.0	67
9
																																				2.6	2.7	2.98	4.62	4.6	14.2	19.8	24.9	36.2	69
9.5
																																				2.5	2.6	2.73	3.05	4.7	14.3	19.9	25.0	36.3	69
10
																																				2.51	2.64	2.8	3.1	4.8	14.4	20.0	25.2	36.5	70
10.5
																																				2.6	2.75	2.9	3.2	5.0	14.5	20.1	25.3	36.6	70
11
																1 4 9 5					8 7 5															2.0	2.7	2.84	3.2	5.1	14.6	20.2	25.4	36.7	71
11.5
													1 0 5 0		1 4 0 0				5 8 0	6 6 0																2.04	2.87	3	3.7	5.2	14.7	20.5	25.6	36.8	73
12
																																				2.1	2.93	3.1	3.8	5.3	14.8	20.6	25.8	38	73
12.5
																																2 5 0 0	2 5 0 0	3 0 0 0	3 0 0 0	2.8	3.0	3.2	3.9	5.4	15.1	20.9	26.1	38.3	73
13
																																				2.86	3.1	3.2	3.97	5.5	15.3	21.1	26.2	38.5	73
13.5
																																				2.9	3.1	3.3	4	5.6	15.4	21.2	26.4	38.7	73
14
																1 5 0 5					8 8 5															3	3.2	3.3	4.1	5.7	15.5	21.3	26.5	38.9	74
14.5
												860	1 0 6 0	1 1 7 0	1 4 1 5			5 8 0	6 6 0	7 8 5																3.1	3.3	3.93	4.5	5.8	15.8	21.7	27.8	38.8	74
15
																																				3.2	3.4	4	4.6	5.9	16.0	21.8	28.0	40.0	75
15.5
																																				3.2	3.5	4.1	4.7	6.0	16.1	21.9	28.2	40.2	75
16
																																				3.3	3.52	4.2	4.8	6.1	16.2	22.1	28.4	40.4	76
16.5
																																				3.3	3.58	4.3	4.9	6.2	16.2	22.2	28.5	40.6	76
17
																																				3.38	3.64	4.3	4.97	6.4	16.5	22.3	28.9	40.8	77
17.5
												870	1 0 7 0	1 1 7 5	1 4 3 0		5 4 0	6 7 0	7 5 5	8 3 0												3 0 0 0	3 0 0 0	3 5 0 0	3 5 0 0	3.14	4.7	5.14	5.5	7.5	17.4	24.8	31.0	42.3	80
19.5
													1 1 1 0	1 2 0 0	1 4 7 5		5 8 0	7 9 5	8 3 0	8 8 5																4.2	5.58	5.8	6.7	8.2	18.4	26.8	32.4	45.0	82

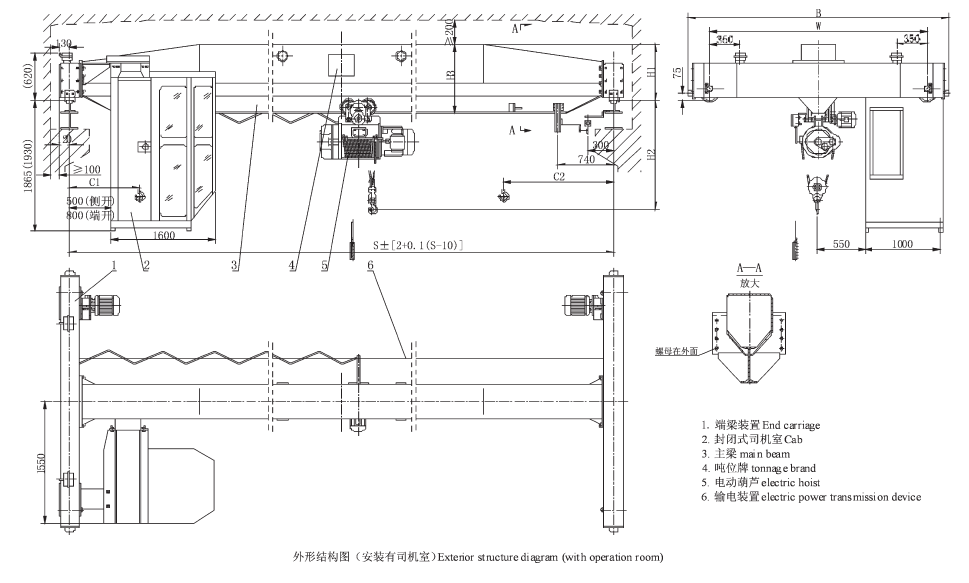

產品結構圖：



【訂貨須知】（因起重機大部分為非標產品，訂貨前需預先了解如下內容）：１.訂貨前應確定起重機主要參數：起重量、跨度、起升高度、工作制度、軌道型號、承軌梁到屋頂最低點的距離和  操縱室型式與開門方向等。2. 當露天使用時，需帶防雨設施。3. 網站所標為標準件產品，僅供參考，具體由客戶所提供的參數確定，完全可按客戶需求定制。  售后：  本產品嚴格按國家3包執行，產品質量由中國人民保險公司(PICC)承保，請放心使用。本產品自售出之日起，在一年內正常使用狀態下因出現的質量問題保修。超出保修期的產品（無法維修的產品以例外），本公司負責維修，收取一定的配件成本費。
