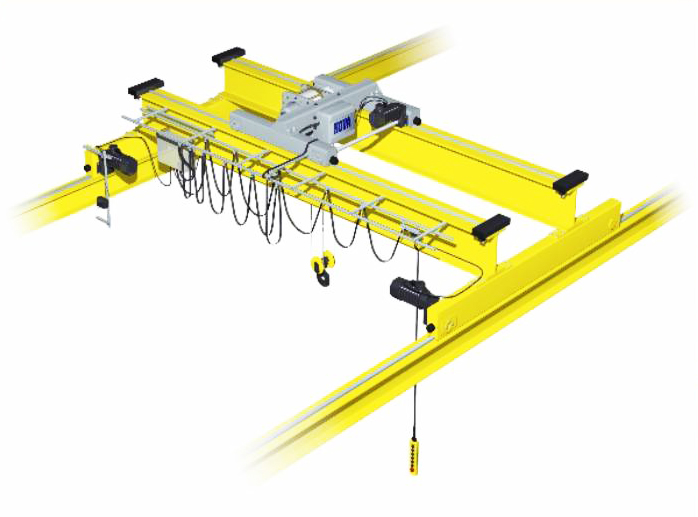

產品名稱： LHE型電動葫蘆雙梁起重機

所屬類別：雙梁起重機→ LHE型電動葫蘆雙梁起重機

產品介紹：

   LHE型電動葫蘆雙梁起重機是按標準JB/T3695-1994設計制造的，與CDⅠ，MDⅠ 等形式的固定式電動葫蘆配套使用，小車在主梁鋪設的軌道上運行的雙主梁結構橋式起重機，（因為該機構有兩個小車架所以命名為LHE型）。本產品為一般用途起重機，多用于機械制造、裝配、倉庫等適用頻度低或額定起重量起吊次數少的場所。優點：使用中穩定性較好、充分利用車間凈空高度取得較高的有效起升高度，價格適中；缺點：工作級別低，不適用繁重車間。本起重機設有底面、操縱室、遙控三種操縱形式，操縱室又設有端面及側面開門兩種形式，以供用戶選擇使用。

操控方法：

(1) 地面操縱
例：起重量：3t，跨度：10.5m，起升高度6m，工作級別A3 表示方法：LH310.56DA3

(2) 操作室操縱(分開式操縱室KS和閉式操縱室BS)
例：起重量：5t，跨度：16.5m，起升高度6m，工作級別A3， 開式操縱室操縱 表示方法：LH516.56KSA3

(3) 遙控操縱
例：起重量：10t，跨度：13.5m，起升高度6m，工作級別A3 表示方法：LH1013.56YA3

產品特點：

     產品由橋架、小車、大車運行和電氣四個主要部 分組成。采用固定式的鋼絲繩電動葫蘆作為起升機構。起重 機裝配試驗應符合《GB/T3695-1994》之規定，安裝起重機時， 必須按附圖的規定進行安裝。

    起重機在拆卸運輸和產品安裝時，端梁的連接必須按圖紙規定拆裝。

    本系列產品的起重量，分為司機室操縱和地面操縱兩種。 司機室操縱時，有5t、10t、16t、20t、32t六個噸位，其中16t、20t、32t三個噸位,相應配以3.2t、5t、10t為副鉤。

即：16/3.2t、20/5t、32/10t；地面操縱時，只有5t、10t、16t三個噸位，跨度為10.5～25.5m。


產品參數：

本系列產品由橋架、小車、大車和電氣四個主要部件組成。采用固定式鋼絲繩電動葫蘆作為起升機構。

本系列產品的起重量，司機室操縱時，為5，8，12.5，16，20，32 六個噸位，16，20，32三個噸位相應配以3.2，5，8 噸位為副鉤。地面操縱時，只有5，8，12.5 三個噸位?？缍葹?0.5～22.5m。

（一）橋 架

橋架由主梁、端梁、走臺、導電架、檢修吊籠、司機室、欄桿和梯子等部件組成。

本系列用四梁結構，主梁與端梁用螺栓連接。小車饋電采用柔性電纜供電系統。本系列設計了開式和閉式兩種司機室。非導電側的走臺，兩端加寬用于檢修和放置電氣設備，中間是標準段，3 米一段，數量隨跨度不同而異，制作和安裝很方便。橋架另一側設有小車導電架，導電架安裝在走臺上，用以吊裝柔性電纜供電系統。為了便于檢修大車導電系統，在橋架的供電側設有檢修吊籠。司機室設有閉式和開式兩種，殼體結構采用沖壓成形，整體用螺栓連接，以減少焊接變形，司機室的視野大于280 度，采用鋁合金窗框，玻璃全部采用鋼化玻璃（或夾層玻璃）。

（二）小車

本系列小車上的起升機構采用本公司生產的性能良好的CD（MD）電動葫蘆。

小車架由橫梁和縱梁組成。縱梁和橫梁由槽鋼和鋼板焊接制成，各梁之間采用焊接連接。

（三）大車

大車運行機構采用分別驅動，驅動輪數為總輪數的1/2。

（四）電氣系統

1、概述

起重機各個機構的運轉，由地面控制按鈕盒進行操作或駕駛室操作，對各機構電動機實現起動、換向和制動。
